產品概述

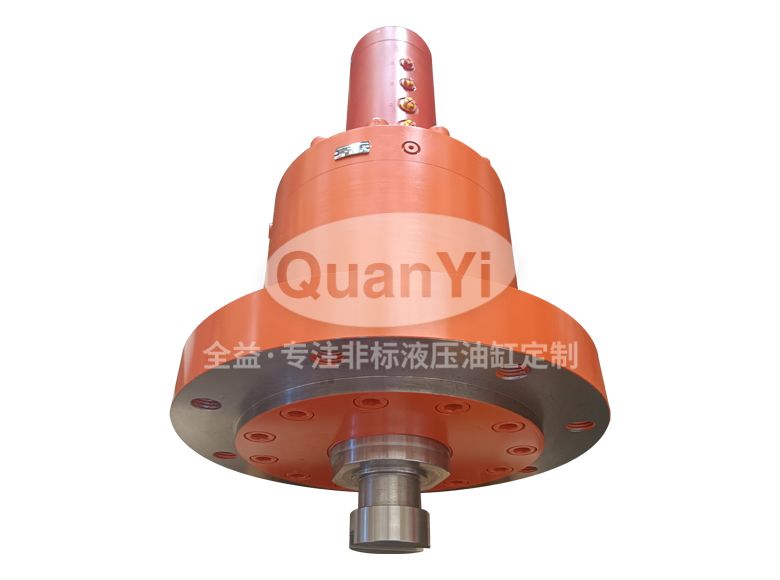

常州全益機械制造有限公司專為重卷切邊卷取機設計了此款旋轉液壓缸，適配高速連續產線。采用前法蘭安裝，集成旋轉接頭實現動態供油，在1000r/min高速旋轉下穩定輸出動力，精準控制卷取張力與切邊定位，保障薄板帶材卷取平整度與邊緣質量，滿足鋼鐵精整線高效連續作業需求。

核心特點

1. 多重進口密封組合：采用派克（Parker）全系列密封件，孔用格萊圈與斯特封搭配，兼具低壓密封性與高壓抗擠出能力，杜絕動密封泄漏。

2. 高速旋轉適應性：選用PTFE聚四氟乙烯擋圈與支撐環，摩擦系數極低，能有效抑制1000r/min高速運轉下的摩擦生熱與密封件磨損。

3. 嚴苛工況耐受力：主密封材質采用NBR+PTFE復合結構，配合聚氨酯桿封與防塵圈，抵御14MPa高壓沖擊及乳化液侵蝕，延長維護周期。

4. 冗余安全設計：設置多道PTFE擋圈，防止在21MPa試驗壓力下密封圈發生“間隙咬傷”，確保系統過載安全。

5. 高強度主體材質：缸筒、前后蓋及活塞均采用優質45鋼，配合10.9級高強度內六角螺釘緊固，構建堅固承壓殼體，抗沖擊性強。

6. 高剛性活塞桿：活塞桿經調質處理，表面硬度與芯部韌性兼?zhèn)?，配合隔套設計，有效分散65mm行程內的側向剪切力。

7. 前法蘭精密安裝：采用前法蘭式安裝結構，定位精準且軸向占用空間小，便于在緊湊的卷取機機頭內進行剛性固定與對中。

8. 集成式旋轉接口：自帶專用旋轉接頭連接端，實現液壓管路與旋轉軸的同步運動，簡化外部管路布置，提升設備整潔度。

技術參數

主要應用

1. 冷軋帶鋼廠重卷機組：用于精整剪切線的卷取機漲縮缸，控制卷筒直徑以適應不同內徑的鋼卷生產

2. 有色冶金銅鋁箔分條：適用于高速運轉的金屬箔材卷取，利用其高精度密封性能保證張力平穩，防止箔材表面劃傷

3. 不銹鋼退火酸洗線：在高溫、高濕的退火線尾部，作為卷取機的核心驅動元件，耐受惡劣環境并保持連續運轉

關于我們

常州全益機械制造有限公司是一家專注于液壓油缸定制生產的廠家。我們提供從設計、生產到售后的全方位服務，可根據客戶的具體需求，定制不同規格、壓力、材質的油缸產品，廣泛適用于各個領域。

歡迎聯系我們獲取最新產品手冊與定制方案！
