產品概述

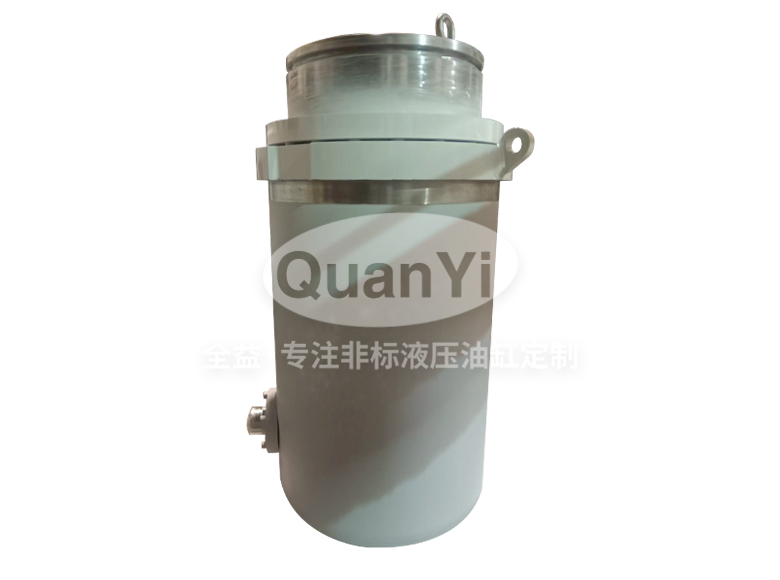

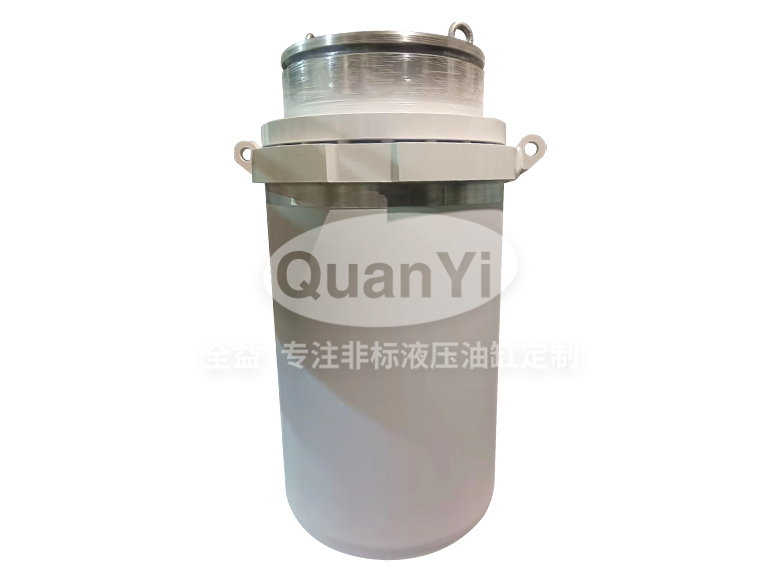

常州全益機械制造有限公司專為橡膠機械設計了此款大缸徑重型柱塞缸，其采用堅固的法蘭安裝和優化的耐磨導向結構，確保在硫化、成型等工序中提供穩定、持久的巨大推力。整體設計注重在連續高壓、高溫的嚴苛工況下實現可靠保壓與長久壽命，是橡膠行業核心設備的關鍵動力執行元件。

核心特點

1. 重載耐磨的導向系統：核心運動副采用“冷硬鑄鐵柱塞+ 鋁青銅支撐套”的經典配對，柱塞表層25-30mm的冷硬層提供極高耐磨性，鋁青銅的自潤滑性降低摩擦，專為低速重載、頻繁壓合的惡劣工況設計。

2. 針對性的高溫高壓密封：密封系統由一道軸用V型組合圈和一道防塵圈構成，V組確保在高壓下可靠密封與保壓，防塵圈則有效抵御橡膠生產中的粉塵與80°C工況溫度。

3. 堅固可靠的承壓結構：缸筒采用16Mn低合金高強度鋼，承壓性能優越。關鍵承力件法蘭、缸底均為35#鍛件并經正火處理，與由20顆高強度螺栓連接，共同構成穩固的承力框架。

4. 精密可調的裝配工藝：配備多達140件調整墊片，用于精確微調柱塞與銅套的配合間隙。此設計可補償加工與裝配公差，是實現重載油缸運動平穩、無卡滯的關鍵工藝保障。

5. 模塊化與高可維護性設計：采用完全的法蘭螺栓連接，非整體焊接。這種模塊化設計使缸筒、柱塞、導向套等核心部件可獨立拆卸更換，極大降低維修復雜度與停機成本。

6. 周全的焊接與工藝細節：缸體焊后經過保溫回火，有效消除焊接應力。吊耳三面滿焊且焊高20mm，充分保障了油缸在吊裝、運輸和使用中的絕對安全。

7. 完備的防腐與堵頭設計：油口采用Rc1/8和G1/8兩種規格的內六角鐵堵，提供了螺紋密封和端面密封兩種選擇，方便根據現場管路接口進行配置。

8. 穩固的前法蘭安裝方式：通過大面積前法蘭并使用20顆高強螺栓與主機連接，安裝剛性好，能有效抵抗長行程柱塞伸出時產生的巨大傾覆力矩。

技術參數

主要應用

1. 平板硫化機：作為主壓缸，為橡膠板材的硫化成型提供穩定、持續的高壓壓力，是確保產品密度和性能的核心部件

2. 輪胎硫化機：適用于大型輪胎的硫化定型過程，利用其大缸徑和長行程特點，提供合模和保壓所需的巨大推力

3. 大型橡膠制品成型機：用于生產如橡膠輥筒、大型密封件等重型橡膠制品的液壓機，完成合模、加壓及保壓工序

關于我們

常州全益機械制造有限公司是一家專注于液壓油缸定制生產的廠家。我們提供從設計、生產到售后的全方位服務，可根據客戶的具體需求，定制不同規格、壓力、材質的油缸產品，廣泛適用于各個領域。

歡迎聯系我們獲取最新產品手冊與定制方案！
