產品概述

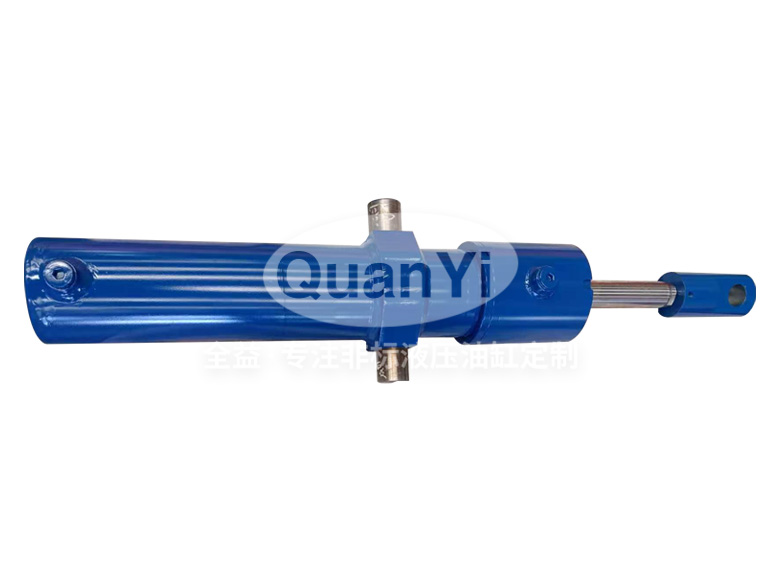

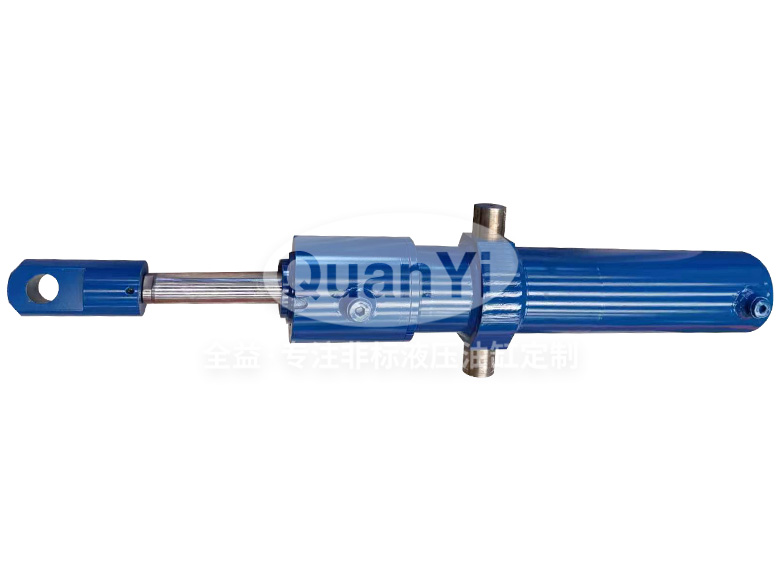

常州全益機械制造有限公司專為冶金板材生產線設計了此款二級伸縮油缸，采用雙級套筒結構實現840mm長行程推送。整機通過中間軸銷安裝，在有限空間內兼顧結構剛性與密封可靠性，完美適配產線高頻次、高溫粉塵環境下的板材輸送、定位及壓緊作業需求。

核心特點

1. 嵌套式雙級伸縮架構：90/80mm與55/36mm復合缸徑設計，大缸套小缸的嵌套布局，在極短初始高度內實現840mm總行程覆蓋，適配空間受限場景。

2. 高強度抗沖擊材質組合：缸筒采用20冷拔鋼管，活塞桿、導向套等關鍵件選用45號鋼調質處理，抗拉強度≥600MPa，耐受16MPa重載沖擊。

3. 多級復合密封防護體系：主密封采用PTFE+NBR斯特封（窄系列），配酚醛樹脂支撐環與PU防塵圈，24MPa試驗無滲漏，耐溫-20℃~120℃，阻擋冶金粉塵。

4. 中間軸銷抗偏載設計：通過Q235A軸銷固定缸體中部，受力均勻分散，避免側向力導致活塞桿彎曲，適配產線振動工況下的長期穩定運行。

5. 焊接式活塞桿總成：內管與外管采用20冷拔鋼管焊接成型，焊縫經探傷檢測，確保伸縮同步性，避免級間卡滯，提升結構整體性。

6. 精密導向支撐系統：導向套內置90/85mm與55/50mm酚醛樹脂支撐環，徑向跳動≤0.1mm，配合冷拔缸筒高精度內壁，保障雙級伸縮同軸度。

7. 冗余安全密封結構：關鍵部位配置雙擋圈（PTFE）+O型圈（NBR）雙重防漏，桿端設聚氨酯防塵圈，雙重屏障降低突發停機風險。

技術參數

主要應用

1. 冶金板材輸送線：用于板材軋制后的平移推送，適配輥道間銜接，精準控制板材定位

2. 熱軋板垛升降臺：驅動升降平臺實現多層板材堆疊，16MPa壓力下穩定承載5-10噸板垛

3. 連鑄機結晶器振動裝置：作為振動源執行機構，配合高頻往復動作，保障鑄坯成型精度
